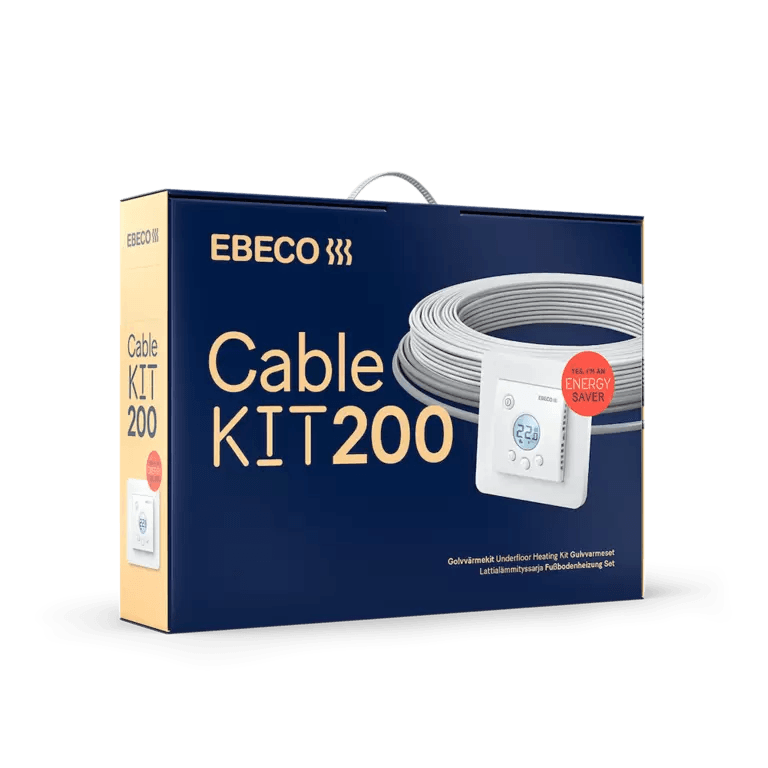

Cable Kit 200
Set za podno grijanje s grijaćim kabelom i termostatom
Korištenje
- Talno ogrevanje za tla iz ploščic, naravnega kamna in linoleja
- Talno gretje za mokre in suhe prostore
- Polaganje v izravnalno maso
- Kabel
- 80-160 W/m²
- EB-Therm 205

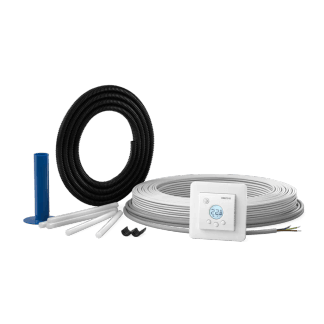

- Vključeno je vse potrebno za namestitev
- Termostat s programom za varčevanje z energijo
- Zasnova tankega kabla, ki omogoča nizko višino namestitve
Specifikacije
| Priključna napetost | 230 V |
| Priključni kabel | H05-Z1Z1F |
| Dolžina priključnega kabla | 2,5 m |
| Število prevodnikov | 2 kosa |
| Polmer upogibanja, min. | 25 mm |
| Premer | 4mm |
| Izhodna moč | 11 W/m |
| Temperatura namestitve, min. | -5 ºC |
| Izolacijski material vmesni | XLPE |
| Izolacijski material notranji | ETFE |
| Zunanji izolacijski material | EVA, PE |
| Vrsta kabla | Serijsko uporovni 2-žilni kabel z zaslonom |
| Razred ohišja | Termostat: IP21, kabel: IP67 |
| Najvišja temperatura okolice | 90 °C |
| Mehanska klasifikacija | M2 |
| Zaščitni vodnik | Zviti |
| Termostat | EB-Therm 205 |
| Odpornost proti UV žarkom | Ne |
Ovaj skup uključuje sljedeće proizvode:
Dokumenti
Jamstvo
12 godina jamstva na proizvod u slučaju materijalnih nedostataka. Termostat u kompletu ima 5 godina jamstva na proizvod. Jamstveni rok za podno grijanje produljuje se na 25 godina ako je montažu izvršio ovlašteni električar i dokumentirao u Ebeco Garantera servisu.
Naši uvjeti jamstvaPopis proizvoda
| Kôd | Promjer (mm) | Dužina (m) | Izlazna snaga (W) | Izlazna snaga (W/m) |
|---|---|---|---|---|
| 8960838 | 4 | 8,9 | 100 | 11 |
| 8960850 | Missing translation | Missing translation | Missing translation | 11 |
| 8960851 | 4 | 18,5 | 200 | 11 |
| 8960852 | 4 | Missing translation | 260 | 11 |
| 8960853 | 4 | Missing translation | 330 | 11 |
| 8960854 | 4 | Missing translation | 400 | 11 |
| 8960855 | 4 | Missing translation | 470 | 11 |
| 8960856 | 4 | Missing translation | 540 | 11 |
| 8960857 | 4 | Missing translation | 650 | 11 |
| 8960858 | 4 | Missing translation | 810 | 11 |
| 8960859 | 4 | Missing translation | 960 | 11 |
| 8960860 | Missing translation | Missing translation | Missing translation | Missing translation |
| 8960861 | 4 | Missing translation | 1380 | 11 |
| 8960862 | 4 | Missing translation | 1710 | 11 |
| 8960863 | Missing translation | Missing translation | 2080 | Missing translation |
| Dodatni skup | Kôd | Promjer (mm) | Dužina (m) | Izlazna snaga (W) | Izlazna snaga (W/m) |
| 8960890 | 4 | 1180 | 1180 | 11 |
| Dopolnilni komplet brez termostata. |
Smještaj
Komplet kabela koristi grijaći kabel Cableflex 11 koji se obično mora instalirati s priključkom. Zajedno sa stezaljkom za kabel 4, stezaljkom za grijaći kabel za armaturnu mrežu, štedite vrijeme, novac, a posebno vaša koljena.
Materijali za podne obloge
Cableflex kabel može se postaviti ispod najčešće korištenih podnih materijala kao što su pločice i prirodni kameni podovi, drveni i laminatni podovi i linoleum.
Provjerite s dobavljačem podnih obloga je li materijal prikladan za korištenje u kombinaciji s podnim grijanjem.
Postavljanje temelja
Cableflex 11 polaže se na podne konstrukcije od betona, žbuke ili iverala, a potom se izravnava odgovarajućom masom za izravnavanje.
Dodatna izolacija uvijek se preporučuje na neizoliranim betonskim podovima. Također je preporučljivo ljeti ne isključiti potpuno grijanje kako bi se spriječilo povećanje vlage.
Cableflex 11 također se može postaviti na drvene nosače.
Dodatne upute potražite u priručniku.
Snaga instalacije
Potrebe prostorije za električnom energijom ovise o tome koliko je dobro izolirana, protoku zraka i vanjskoj temperaturi, a osim ovih parametara potrebno je uzeti u obzir i dolje navedene kriterije.
Najveća instalirana snaga za različite površine:
- Na betonskoj površini: 160 W/m²
- Na zapaljivim površinama: 120 W/m²
- Na drvenim nosačima: 80 W/m²
Najveća instalirana snaga za različite podne materijale:
- Podovi od pločica i prirodnog kamena: 160 W/m²
- Drveni i laminatni podovi i linoleum: 75 W/m²
- Dodatne upute potražite u priručniku.
Primjeri konstrukcije
U estrihu:
- Postojeći pod (iverica, gips ploča ili beton) s mogućom izolacijskom pločom
- Kabelska ploča
- Primer
- Grijaći kabel
- Estrih/fiks
- Pločice/linoleum
